Mạch thu phát RF NRF24L01 + PA LNA 2.4Ghz Anten rời cho các ứng dụng điều khiển truyền nhận không dây sóng radio 2.4Ghz

Chi Tiết Sản Phẩm

• Danh mục: Phụ kiện tivi / Ăng ten TV
• Nhà cung cấp: Linh kiện điện tử NSHOPVN.COM
• Kho hàng: TP. Hồ Chí Minh

Mô tả Sản Phẩm

🔴🔴 CHI TIẾT SẢN PHẨM

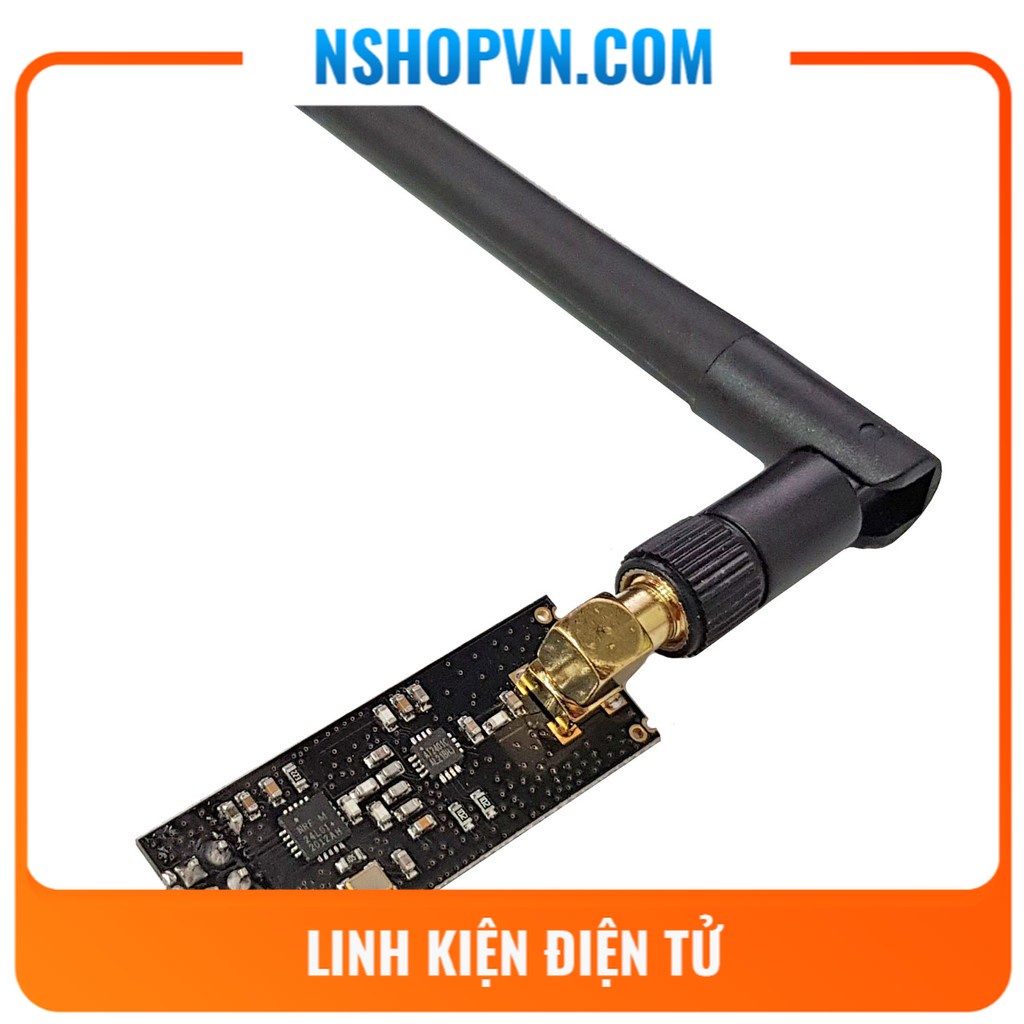

✔️Mạch thu phát RF NRF24L01 PA LNA 2.4Ghz anten rời (có khếch đại công suất thu phát) sử dụng IC RF chính là NRF24L01 + từ Nordic được thiết kế thêm phần PA (power amplifier) và LNA (Low Noise Amplifier) để có thể tăng công suất và khoảng cách thu phát xa hơn rất nhiều (điều khiện lý tưởng nhà SX công bố có thể truyền được 1000m).
✔️Mạch thu phát RF NRF24L01 được sử dụng cho các ứng dụng truyền nhận dữ liệu từ xa qua sóng RF giữa các mạch xử lý trung tâm như Vi Điều Khiển, Arduino hay Raspberry Pi,…
✔️Có thiết kế nhỏ gọn, xử dụng anten rời cho độ xa và độ ổn định cao.

🔴🔴 THÔNG SỐ KĨ THUẬT
🔹IC chính: NRF24L01+
🔹Điện áp cung cấp: 3.3VDC
🔹Điện áp giao tiếp GPIO: 3.3VDC, khi giao tiếp với các board mạch 5VDC cần nối tiếp qua trở hoặc sử dụng các mạch chuyển mức điện áp.
🔹Giao tiếp: SPI
🔹Dòng tiêu thụ: 45mA
🔹Tần số sóng: 2.4Ghz
🔹Sử dụng tương tự như NRF24L01 không có khuếch đại và có thể giao tiếp với các module không có khuếch đại PA và LNA.
🔹Tích hợp khuếch đại công suất phát PA (power amplifier) và LNA (Low Noise Amplifier)
🔹Công suất thu phát: 20dBm
🔹Tốc độ truyền nhận tối đa: 2Mbit/s
🔹Chuẩn chân 2×8 tương tự các mạch NRF24L01 không có khuếch đại.
🔹​Mạch này có sơ đồ đấu nối tương tự như NRF24L01 thông thường và sử dụng chung thư viện

🔴🔴 HƯỚNG DẪN SỬ DỤNG
✔️

🔵Xuất xứ : Trung Quốc

🔵Chính sách cửa hàng :
✔️Sản phẩm được kĩ thuật viên kiểm tra kĩ trước khi gửi nên đảm bảo hàng hóa hoạt động tốt đến tay người mua
✔️Shop chịu phí vận chuyển trả hàng và hoàn tiền 100% nếu giao sai hàng, tư vấn sai
⚠️Chỉ bảo hành khi có video khui kiện hàng và đấu nối sử dụng sản phẩm
⚠️Sản phẩm mạch điện tử rất dễ hư hỏng nếu sử dụng sai, xin quý khách đọc kĩ HDSD trước khi đấu nối

Linh kiện điện tử NSHOP cảm ơn quý khách đã ủng hộ 💦
